Моя история изготовления арочного стеклопакета нестандартной формы по шаблону

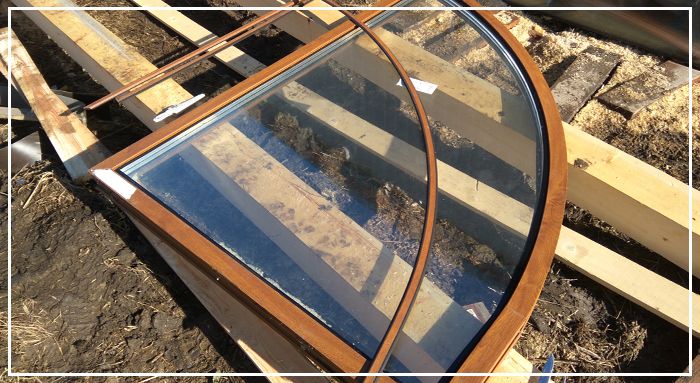

Стеклопакет перед извлечением для снятия размеров по шаблону
Небольшое вступление.
Недавно обратились ко мне одни хорошие люди, чтобы произвести замену стеклопакета в окне дома, который находится в районе п. Лесное, что по Киевскому шоссе. Форма стеклопакета была арочной, только поделённой пополам. Один стеклопакет был целый, а второй был давно разбит и утилизирован.
Обычно, арочные стеклопакеты и оконные конструкции изготавливают, где в основе изготовления лежит формула Радиуса кривой. Этот радиус вбивают в программу резака на производстве, и программа строит математически по введенным данным конструкцию. По этой конструкции робот четко отрезает стекло нужной формы.
Причем, если один из параметров будет хоть на миллиметр неверным, то программа не сможет построить правильную фигуру, и мы получим отказ в автоматическом производстве стеклопакета.

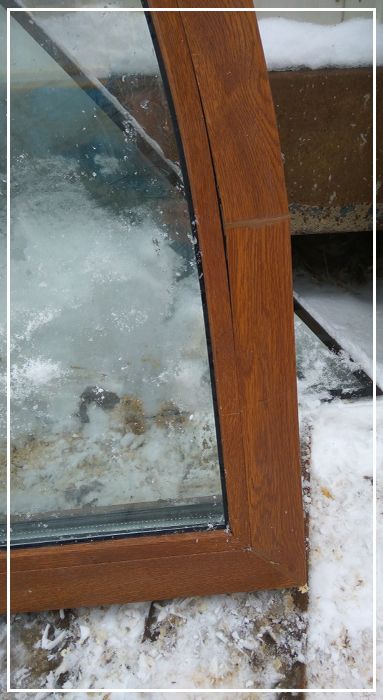

Стойка под прямым углом четко видна по спаенной части
Подход с формулой возможен только тогда, когда позволяет будущий оконный проём. Если оконный проем большой, то здесь все просто: вбили формулу - получили готовую арку.
В моем же случае, получилось, что окна были изготовлены по шаблону изначально. А если и по формуле, то снять размеры рулеткой не получится – у рулетки большая погрешность. Поэтому, выходи был один – это изготовить стеклопакет по шаблону.
Производитель из-за сложности изготовления и привлечения ручного труда, повышает стоимость готового изделия вдвое. Оно и понятно. Одно дело, когда надо резать стеклопакет под прямым углом в автоматическом режиме, другое дело, когда стеклопакет надо резать по особому контуру, и вручную двигать резак. Это к слову о стоимости готового изделия, сделанному по шаблону.
В итоге, на объект было совершено две поездки для получения размеров стеклопакета.
1. Шаблон для стеклопакета. Из какого материала сделать.

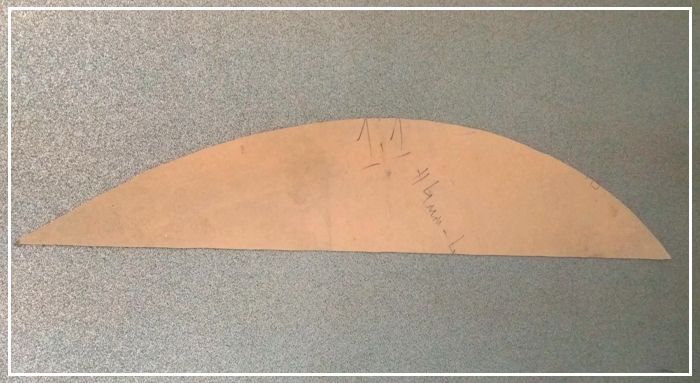

Готовый шаблон для изготовления стеклопакета. Материал ДВП.
Для того, чтобы сделать шаблон, нужен твердый материал. Материалом выступал старый лист ДВП, в народе – оргалит. Материал вроде картона не подходит, мастеру на резке стекла нужно вести резак по какому-то твердому краю.
Необходимый будущий стеклопакет был большого размера и везти большой лист в пригород было затруднительно – лист двп не влезал в салон автомобиля. Поэтому, было принято решение сделать шаблон только закругленной части, которая будет приложена к вписанному прямоугольному треугольнику. Для этого надо знать размеры сторон стеклопакета, которые я легко получил при снятии размеров стеклопакета.
По этому шаблону были вырезаны три стекла и склеены между собой через дистанционную рамку с помощью бутила, соблюдая технологию производства стеклопакетов.
2. Как правильно сделать контур будущего стеклопакета.
Что я сделал на объекте. Я вытащил целый второй стеклопакет из рамы окна. Положил кривую часть на лист двп и черным маркером очертил по стеклопакету кривую, которую в будущем приложат к треугольнику, вписанному в стеклопакет. Треугольник, естественно, воображаемый.
Во всех вытаскиваниях стеклопакета на объекте мне помогали ребята, которые там работали, за что им отдельное спасибо. Один я бы не справился.

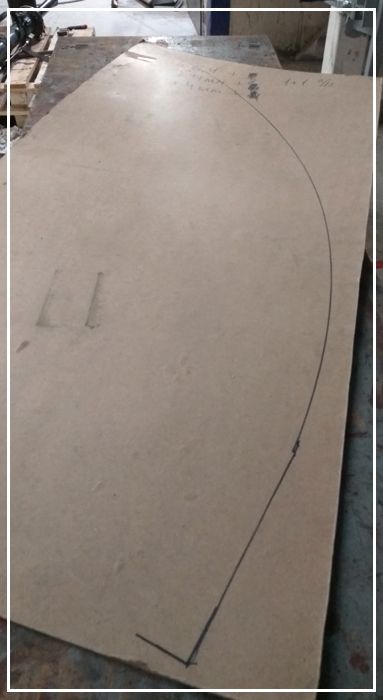

Нужная кривая, полученная при наложении стеклопакета
Затем, прямо на производстве выпилили лобзиком четко по линии шаблон, который и лег в основу будущего стеклопакета.
Сроки изготовления стеклопакета по шаблону – 5 дней. Так как в производство стеклопакет был запущен в среду, то расчетные пять дней выпали на выходные. Готовый стеклопакет в итоге, был готов в четверг на следующей недели.
Пока не забыл. Если вам необходимо произвести ремонт окон или изготовить стеклопакет нестандартной формы, то вы можете позвонить по номеру: +7(812)987-37-37.
3. Расчет радиуса стеклопакета по формуле
Как я уже писал выше, рассчитать радиус кривой стеклопакета по формуле не вышло. Радиус был не ровный – там имелась стойка с одной стороны под прямым углом. Если бы кривая стеклопакета шла из одного угла в другой, тогда да, можно попробовать высчитать радиус окружности арки. Но когда имеется стойка под прямым углом с одной стороны, то высчитать будущий радиус окружности затруднительно. Можно не только потратить много времени на расчеты, но и сделать дорогое изделие не верной формы.

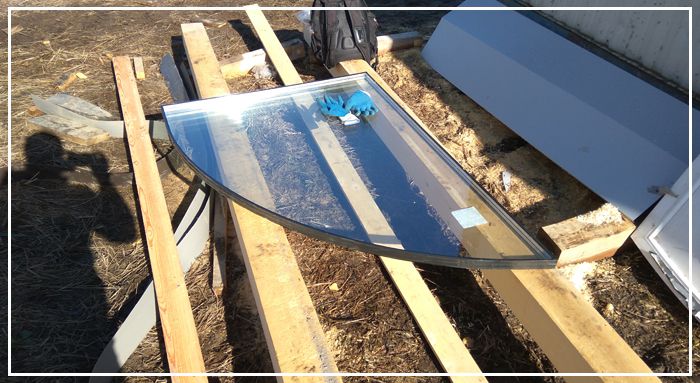

Готовый стеклопакет, сделанный по шаблону из двп
Как клиенты, так и знакомые ребята рекомендовали привезти раму окна на производство и по ней сделать стеклопакет. Но этот шаг ничего не меняет. Нужна либо точная формула, либо шаблон.
4. Рекомендации вам по изготовлению арочного стеклопакета нестандартной формы
Если вы мастер по окнам, то рекомендую вам сразу использоваться лист двп для изготовления стеклопакета с радиусом окружности. Так вы не потеряете время.
Если же вы самостоятельно хотите изготовить арочный стеклопакет, то идите путём, описанным в данной статье. Не прогадаете.
Александр.
