Фурнитура Джес на рынке России – Всё. Последние детали фурнитуры были выгреблены со складов подчистую, найти можно разве что скрытые прижимы для поворотных створок. В нашем случае повезло, нашлись угловые переключатели для скрытых ножниц, без них на поворотно-откидную створку дополнительные прижимы со стороны петель не установить.
Разберём некоторые причины, почему продувает со стороны петель на алюминиевых окнах.
Часто это связано не с уплотнителем, а с недостаточным количеством дополнительных точек прижима по высоте створки. Называть эти прижимы дополнительными не совсем правильно, так как прижим посредине створки со стороны петель должен быть изначально, и делаться так должно с производства окон. В противном случае, со стороны петель будет плохое прилегание профиля к раме, и из створки сбоку будет поддувать.
Ниже — пример с реального объекта (Малодетскосельский пр., 40, ЖК Идеалист), где на створках отсутствовали боковые прижимы со стороны петель, и окна само собой продувают. Высота створок не большая, примерно 110 см, и на такую высоту нужно два дополнительных прижима, или по крайне мере хотя бы один. Окна штульповые.
Поэтому, если продувает алюминиевое окно сбоку со стороны петель фурнитуры Giesse, то эта статья поможет решить эту проблему.
В одной из наших статей мы разбирали замену ригеля на поворотно-откидной фурнитуре Stublina. А что делать, если нужно поставить дополнительные прижимы на поворотную или поворотно-откидную фурнитуру Giesse (Джес)?
Рассмотрим доустановку дополнительного прижима фурнитуры Giesse/Джес на поворотную и поворотно-откидную створку.
Для поворотных створок использовался комплект скрытых прижимов для поворотных створок, артикул GIE 0098. Комплект состоит из двух частей - рамной и створчатой.
Для доустановки боковых прижимов поворотно-откидного алюминиевого окна должен был использоваться артикул углового переключателя GIE 4701. Похоже он идёт отдельной деталью. Но в наличии такого артикула нигде на складах Петербурга и Москвы не оказалось, поэтому использовался комплект дополнительного бокового прижима GIE 1341. В комплект входит угловой переключатель, пластиковый замок углового переключателя, две цапфы и две ответные части.

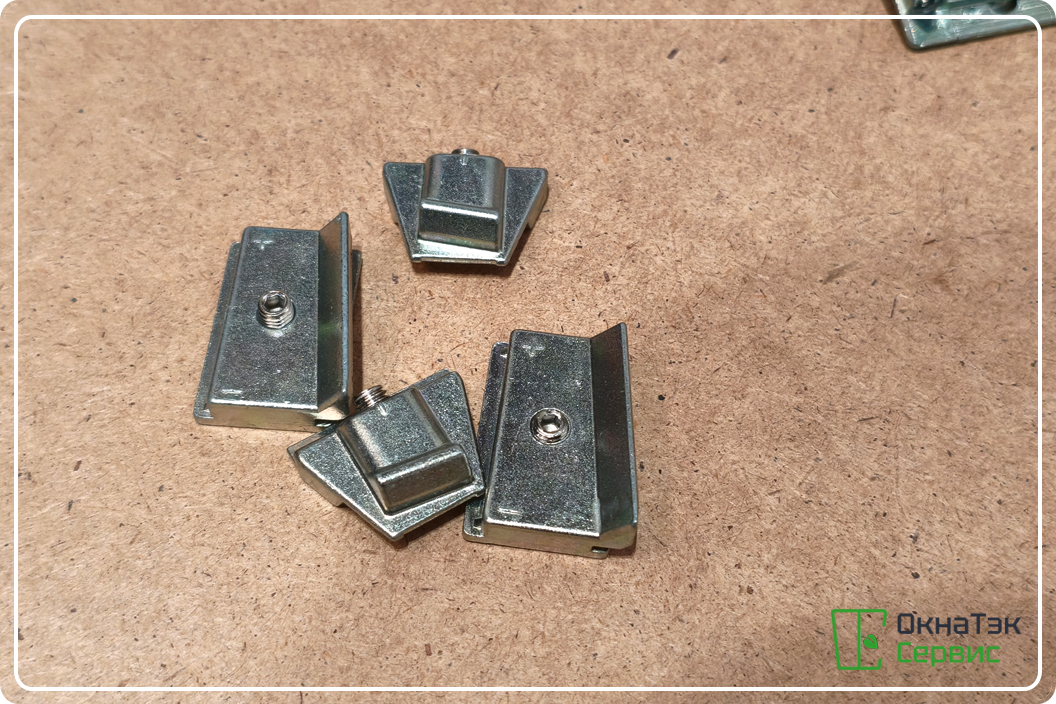

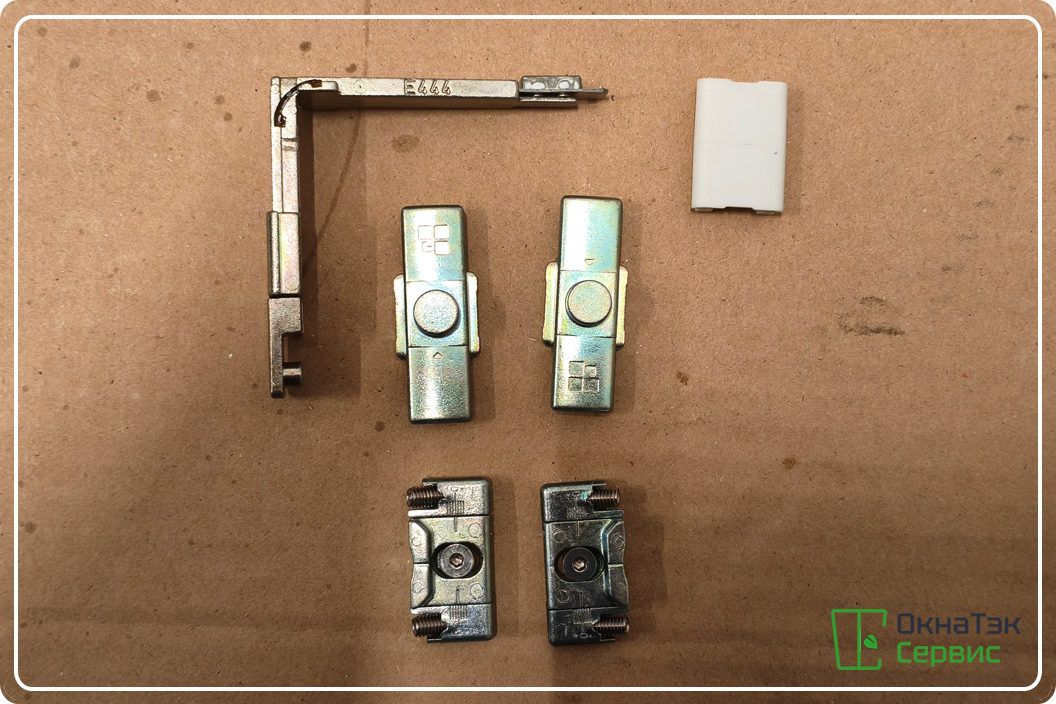

Комплект дополнительного бокового прижима GIE 1341 для поворотно-откидной створки.
Верхняя и нижняя петли тоже являются точками прижима, поэтому дополнительные прижимы ставить близко к петлям нет никакого смысла. Прижимы разносим по высоте равноудаленно.
Подготовка. Напиливание тяг. Сперва напилим тяги. Материал тяг полиамид, по-простому пластик. Отверстия под детали фурнитуры делаем сверлом на 6 мм, ставим без пластиковых адаптеров (это такое пластиковое колечко, которое надевается на штырь детали фурнитуры). С пластиковым адаптером отверстие в тяге делается сверлом на 8 мм, но такое отверстие ослабляет тягу. На практике часто встречается, что адаптер со временем выдавливается из отверстия, либо рвется тяга в районе отверстия.

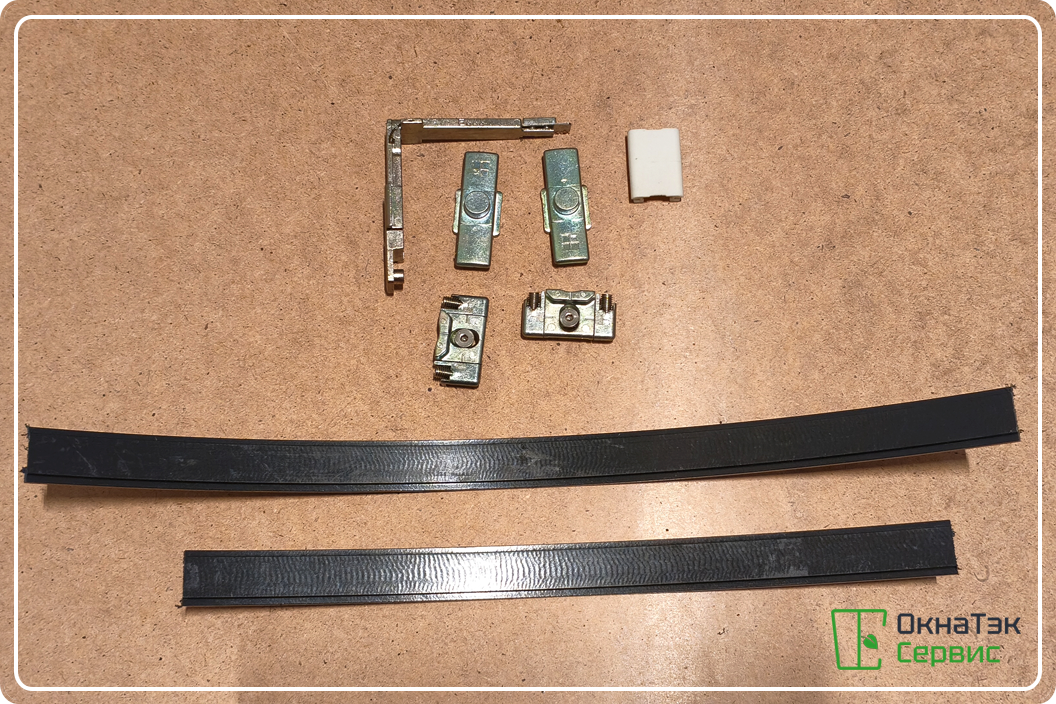

Подготовка к установке: комплект GIE 1341 и две тяги (полиамид), распиленные по длине для разнесения прижимов по высоте створки.
Мы будем доустанавливать два прижима, поэтому пилим две тяги, одну 28 см, вторую 36 см. Так мы разнесём прижимы по высоте на примерно равные расстояния друг от друга.
Рассмотрим, как снять скрытые петли фурнитуры Giesse/Джес.
Снимаем ограничитель створки, если он есть. Для этого используем шестигранник на 2,5. Часть, которая находится на створке снизу, снимается так: немного ослабляем шестигранником винт, но не выкручиваем до конца. Затем, отщелкиваем кольцо замка и поворачиваем замок на 90 градусов. Далее, плоской отверткой поддеваем ограничитель и вытаскиваем его из фурнитурного паза створки. Отводим в сторону (как на фото). Рамную часть слегка приоткручиваем и отодвигаем ограничитель от нижней петли, чтобы не мешался.
Ослабляем шестигранником на 2,5 ограничитель створки и сдвигаем его в сторону, чтобы не мешал. Полностью можно не снимать.
Откручиваем саморезы из петель, по два самореза. Саморезов может быть и три, а может быть и один, зависит от того, как сделали на производстве. В принципе замки в петлях достаточно хорошо удерживают петли в своих местах, но для надежности лучше ставить два или три самореза на одну петлю, особенно, если створка габаритная. Один саморез ставиться в отведенное для этого отверстие, вторые два ставятся в отверстия замков (отверстия для саморезов можно увидеть на фото ниже).

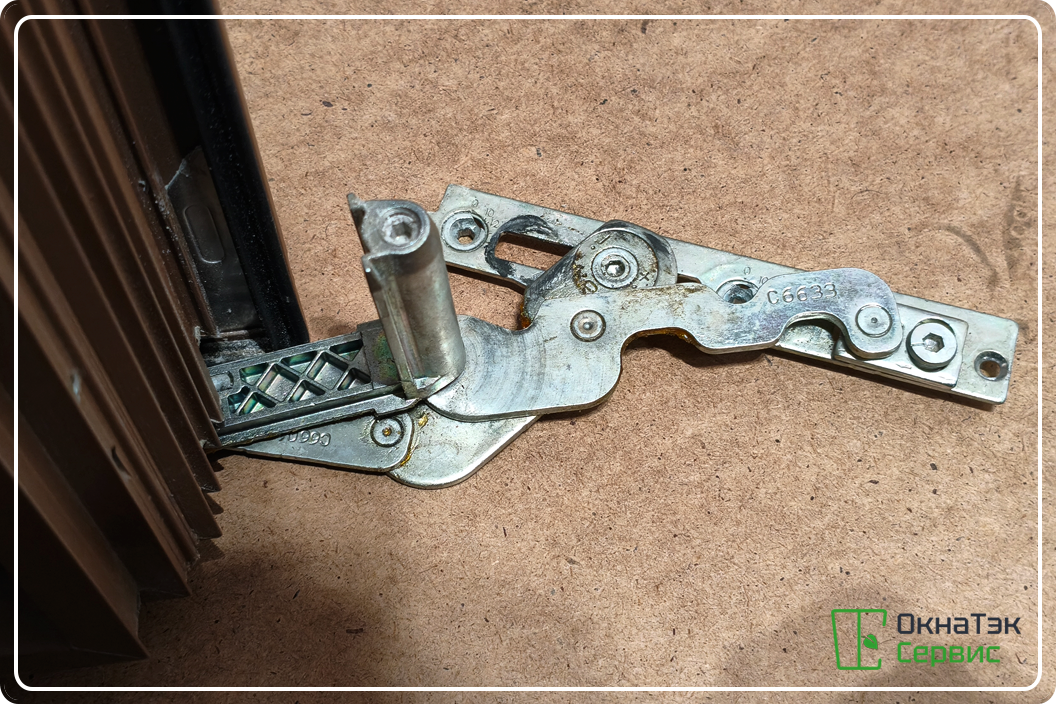

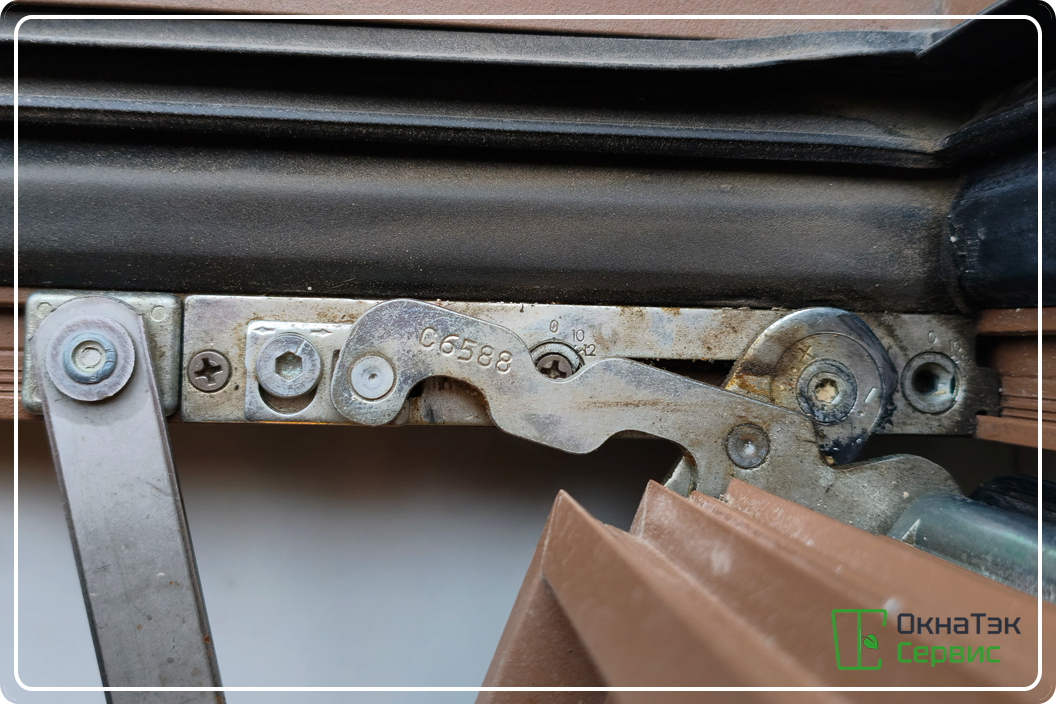

Крупный план нижней скрытой петли Giesse: крепёж, регулировочные винты и замки.

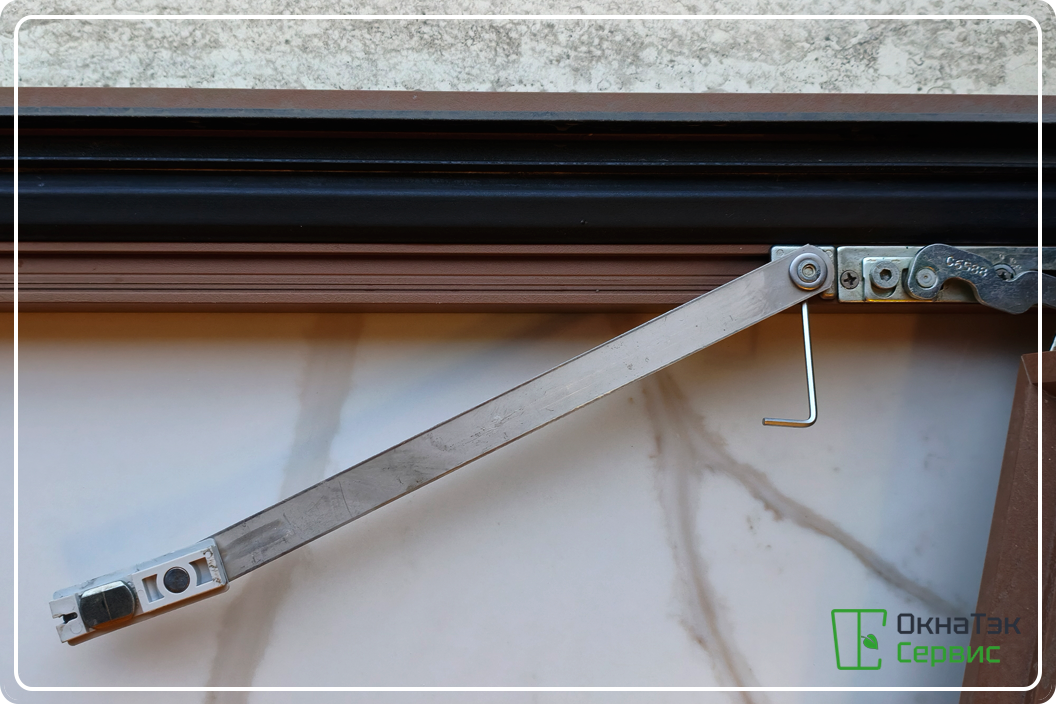

Открываем замки. Открываем створку на 90 градусов. Сами замки открываются шестигранным ключом на 4 мм, для этого достаточно повернуть ключ на 90 градусов в одну из сторон. Визуально при этом видно, как петля отходит от края паза.

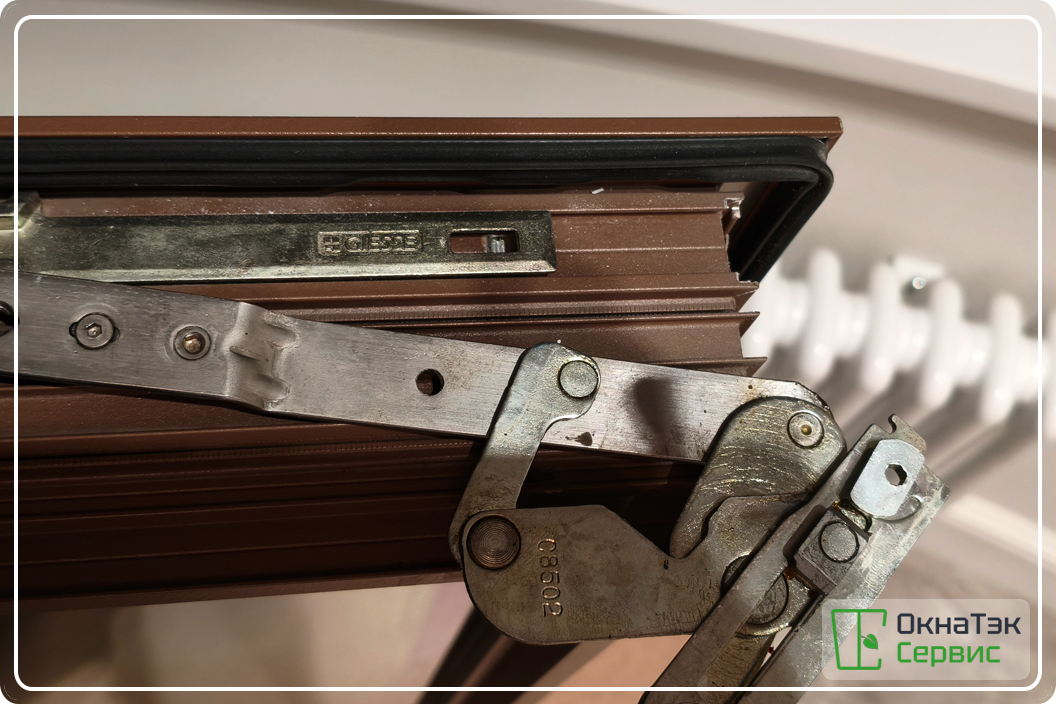

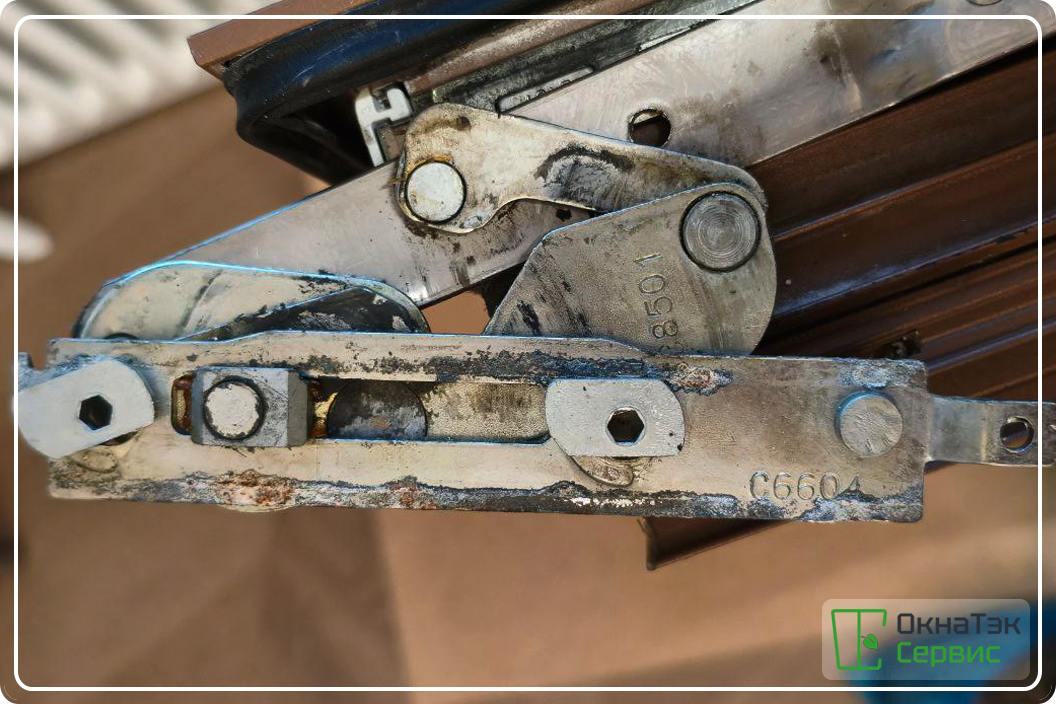

Крупный план скрытых ножниц Giesse на поворотно-откидной створке.
Снимаем створку. Для этого придерживаем нижнюю петлю, выводим её из зацепа, и снимаем створку. Верхняя и нижняя петли на самой створке не закреплены никак, они просто вставлены в фурнитурный паз. Если при снятии створки не держать нижнюю петлю, то створка может сняться без нижней петли, или при снятии петля может упасть.
Нижняя петля фурнитуры Giesse на алюминиевой створке. Не закреплена, просто вставляется в фурнитурный паз.
Ставим ручку в закрытое положение, нажав предварительно на блокиратор ошибочного действия (находится на приводе/редукторе). Это сместит тягу вверх и даст спокойно приподнять угловой переключатель.
Сдвигаем ножницы в сторону углового переключателя перед установкой комплекта для бокового прижима фурнитуры Giesse.
Скорее всего ножницы скрытых петель не перекрывают фурнитурный паз со стороны петель, и можно в паз сразу ставить тягу с цапфами. Но угловой переключатель для бокового запирания без смещения ножниц не установить.

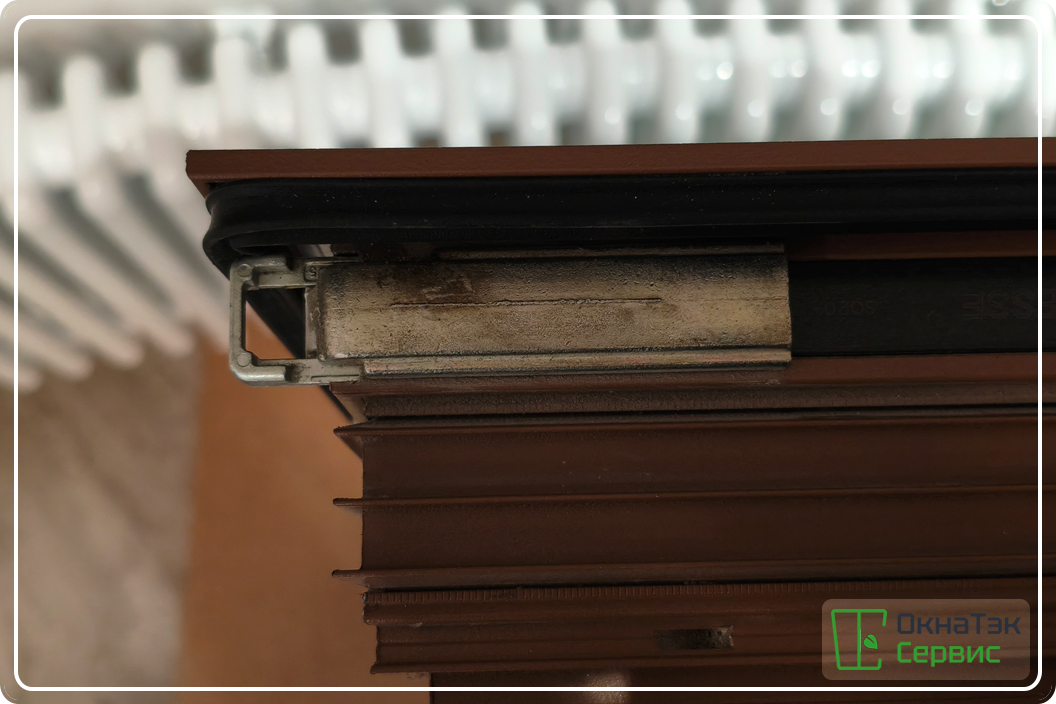

Верхний угловой переключатель фурнитуры Giesse. Фиксатор устанавливается таким образом - деталь зафиксируется в фурнитурном пазу створки.
Поэтому, плоской отверткой вытаскиваем фиксатор углового переключателя и приподнимаем угловой переключатель этой же отверткой. Тем самым мы освободим верхнюю тягу. Далее, откручиваем два винта ножниц и при необходимости сдвигаем ножницы и тягу в сторону ручки.

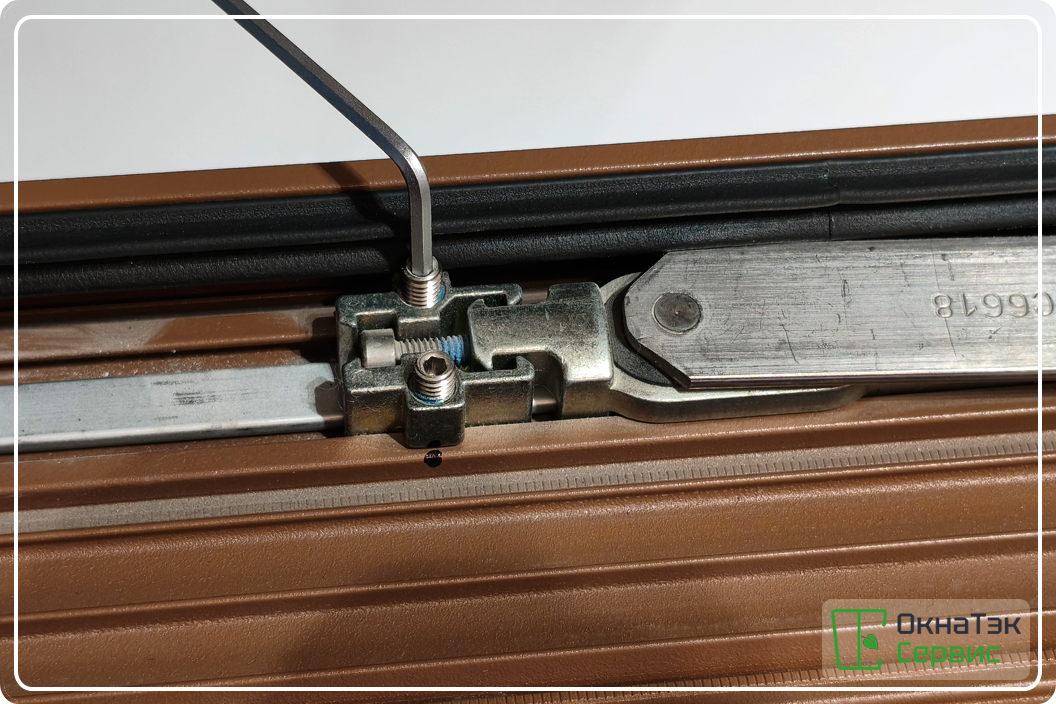

Откручиваем шестигранником на 2,5 винты ножниц фурнитуры Giesse и смещаем их в сторону углового переключателя для установки тяги со стороны петель.
Теперь, доустанавливаем детали фурнитуры в фурнитурный паз со стороны петель. Ставим по очереди: цапфу, тягу, цапфу, тягу, и опускаем тягу вниз на достаточное расстояние от верха.

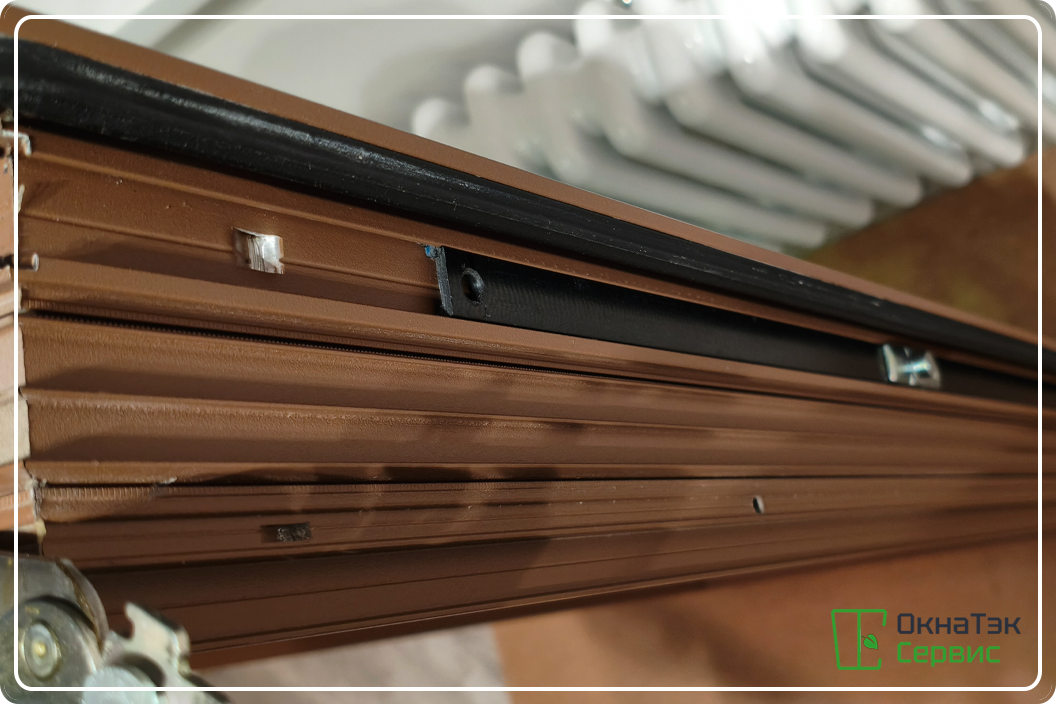

Устанавливаем тягу прижима со стороны петель в паз створки.
Устанавливаем угловой переключатель. Для этого выдвигаем ножницы из фурнитурного паза на достаточное расстояние, ставим угловой переключатель в ножницы, и сдвигаем всю конструкцию на назад в фурнитурный паз.
Устанавливаем переключатель для бокового прижима в фурнитурный паз створки.
Ставим фиксатор углового переключателя, забив его молотком. Здесь фиксатор пластиковый.

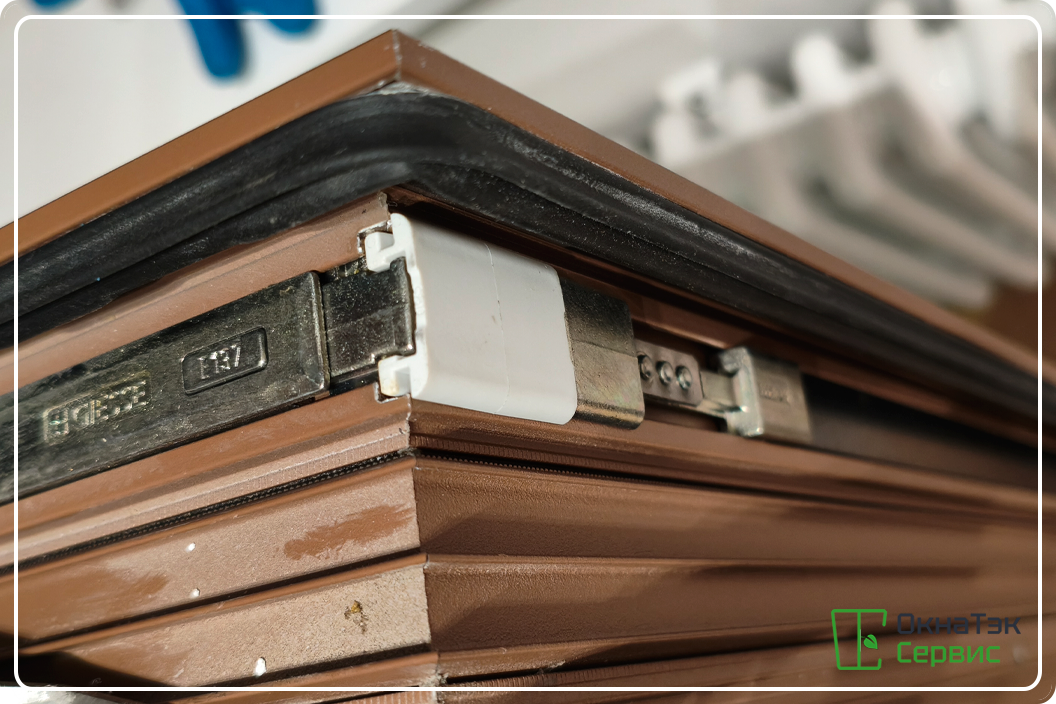

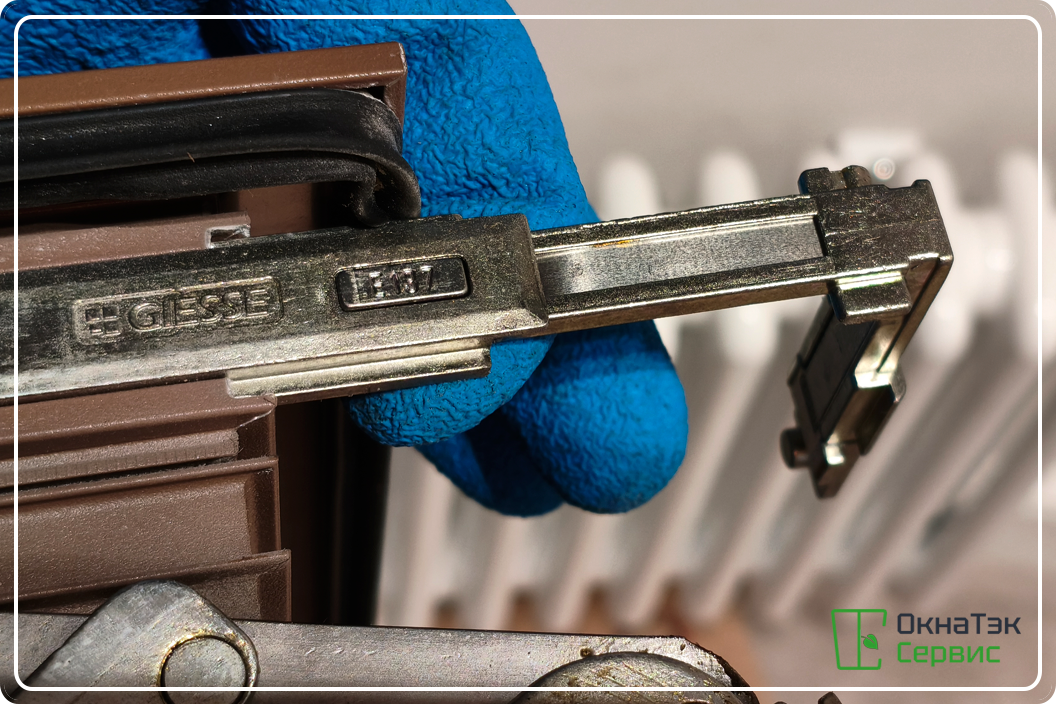

Угловой переключатель бокового прижима установлен в паз створки и зафиксирован пластиковым фиксатором — угловой не смещается при работе фурнитуры.
Теперь нужно соединить угловой переключатель с тягой. Для этого подводим тягу к концевику углового переключателя, сам концевик имеет сбоку одну направляющую, которую нужно одновременно завести в фурнитурный паз и вставить штырь в тягу (на фото ниже).

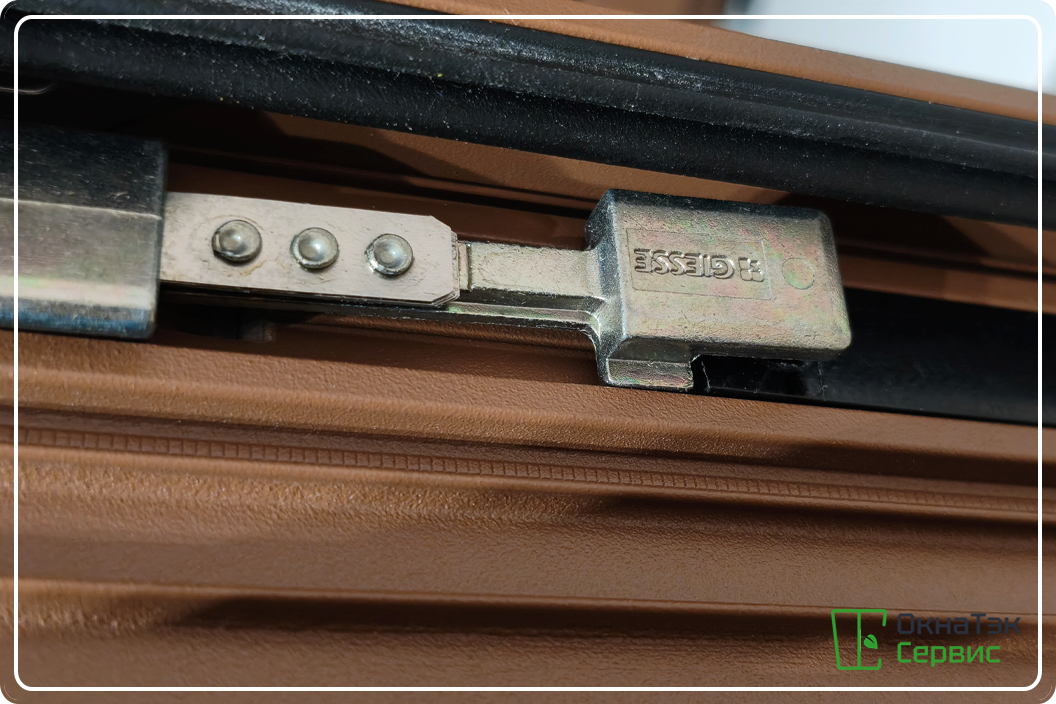

Угловой переключатель соединён с тягой. Видна направляющая концевика, которая вставляется в фурнитурный паз.
Делается это просто, - достаточно совместить тягу со штырём и под наклоном завести концевик в фурнитурный паз. Если руками не заводится, можно слегка пристукнуть по концевику молотком.
Далее, собираем всё в обратной последовательности. Сначала фиксируем ножницы винтами.
Ставим на место основной угловой переключатель, и ставим фиксатор углового переключателя.
Проверка результата работы фурнитуры и настройка прижима алюминиевого окна.
Зажимаем блокиратор ошибочного действия, и проверяем работу всей фурнитуры ручкой из закрытого положения в откидное, - все должно срабатывать без особых усилий, тяги двигаться, ручка должна вставать в крайние положения до конца.
Осталось повесить створку на место. Сразу кладем рядом на подоконник шестигранный ключ на четыре. Теперь ручку ставим в откидное положение, ставим створку в вертикальное положение, наклоняем на угол и заводим в фурнитурный паз нижнюю петлю, если она слетела при снятии створки. Раскрываем верхнюю петлю. Раскрываем нижнюю петлю, и, придерживая её (чтобы не выпала, так как петли ставятся в паз свободно, без креплений), поднимаем створку и ставим нижнюю петлю в фурнитурный паз на раме. Смотрим при этом, чтобы крючковатый зацеп петли зацепился за фурнитурный паз. Слегка наклоняем створку на себя и заводим верхнюю петлю в фурнитурный паз. Смотрим, чтобы крючок верхней петли так же зацепился за фурнитурный паз.
Не отпуская створку, берем шестигранник на четыре и заворачиваем замки петель. Сначала заворачиваем нижнюю петлю, и начинаем с дальнего замка (который в углу). Затем заворачиваем замки верхней петли, так же начиная с углового замка. Далее, фиксируем саморезами верхнюю и нижнюю петли. Готово.
Теперь устанавливаем ответные части, и настраиваем прижим.
Всё, теперь у нас есть боковой прижим со стороны петель. В результате этих работ продувание со стороны петель исчезло, прижим стал плотнее, створка закрывается равномерно по периметру. Уплотнитель в этой ситуации не меняли, родной уплотнитель достаточно живой, объёмный и не слежавшийся.
Послесловие.
Раньше на створки шириной от 60 см ставили прижимы на нижнюю части, посередине. Таков стандарт. На сколько нам известно, сейчас эти стандарты увеличили, и теперь нижний прижим ставится при ширине створки более 75 см. Но как показывает практика, на створках шириной более 50 см, нижняя часть створки может поддувать. Не всегда, но может. Поэтому, как минимум один прижим посередине должен быть.
Кстати, если нет опыта ремонта оконной фурнитуры — дешевле доверить работу специалисту, чем потом устранять последствия. Описание услуги - Здесь.
Если у вас есть вопросы и мысли по поводу информации в этой статье, пишите в комментариях ниже.
Ответы на вопросы:
Можно ли устранить продувание только регулировкой?
- Да, можно. Если с уплотнителем всё в порядке и на фурнитуре достаточно прижимных точек, то регулировкой можно устранить поддувание из под створки.
Сколько дополнительных прижимов ставить на створку 110 см?
- Если по высоте створка порядка 110 см, и со стороны петель совсем нет прижимов, то в идеале надо поставить два прижима на равном удалении друг от друга. Тогда петлевая сторона будет хорошо прижата и не будет дуть.
Нужно ли менять уплотнитель, если дует со стороны петель?
- Не всегда. Бывает достаточно правильно отрегулировать фурнитуру створки. Но если уплотнитель старый и его ни разу не меняли, то заменить уплотнитель и отрегулировать фурнитуру створки будет лучшим системным решением.
Подойдёт ли этот способ доустановки прижимов для поворотной и поворотно-откидной створки?
- Отличия этих двух способов только в вариациях компоновки самой фурнитуры. В принципе, дополнительные прижимы можно установить на любую фурнитуру, будь то поворотная или поворотно-откидная.
Что делать, если артикул GIE 4701 не найти?
- Можно использовать комплект для бокового запирания GIE 1341. Если такого комплекта нет, а створка откидная, то возможно придется поставить прижимы для поворотной створки. Дуть не будет, но створка перестанет откидываться. Так же можно попробовать артикул Giesse 04641000010TB, но мы этот артикул не проверяли, визуально угловой переключатель должен подойти.
