И так, господа, мастера, товарищи клиенты, и все практикующие самостоятельный ремонт алюминиевых окон. Ремонт алюминиевых окон – дело весьма интересное, и в то же время сложное. Получить живые навыки ремонта алюминиевых окон сложнее пластиковых в раз так семь, ввиду не высокой распространенности алюминиевых конструкций. Поэтому, на этом сайте вы найдете реальные выжимки ремонта алюминиевых конструкций из реальной практики.
Поехали.
Как показывает практика, основными слабыми местами фурнитуры на алюминиевых окнах являются ответные части и цапфы, те самые бочонки, которыми фурнитура запирается. Поломка следующая: либо срыв цапфы, либо излом ответной части.
Вернемся к ремонту фурнитуры на алюминиевой створке.
Неисправный ригель с сорванной цапфой подлежит замене
Ригель – это элемент поворотной или поворотно-откидной фурнитуры Stublina, который блокирует нижнюю часть створки при откидывании верхней части с помощью ответки. Другими словами, эта штуковина держит нижний угол створки в зацеплении при откидывании. Если фурнитура поворотная, то ригель выполняет только функцию запирания, а его форма при этом несколько другая.

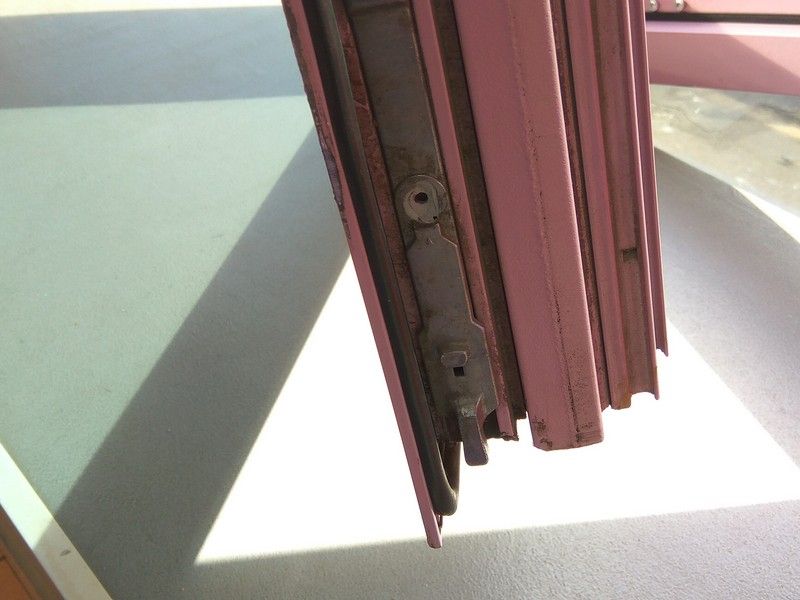

На ригеле, как видно из фото, присутствует цапфа – бочонок, которым при повороте ручки вниз до упора происходит запирание за ответную часть. Запирание - это его вторая функция.
Замена ригеля на фурнитуре для алюминиевых створок простая и по времени занимает около 20-30 минут.
Прочитайте также статью по замене фурнитуры Stublina на поворотной алюминиевой двери.
Что входит в комплект
Ригель отдельно не продается, а только в небольшом наборе.

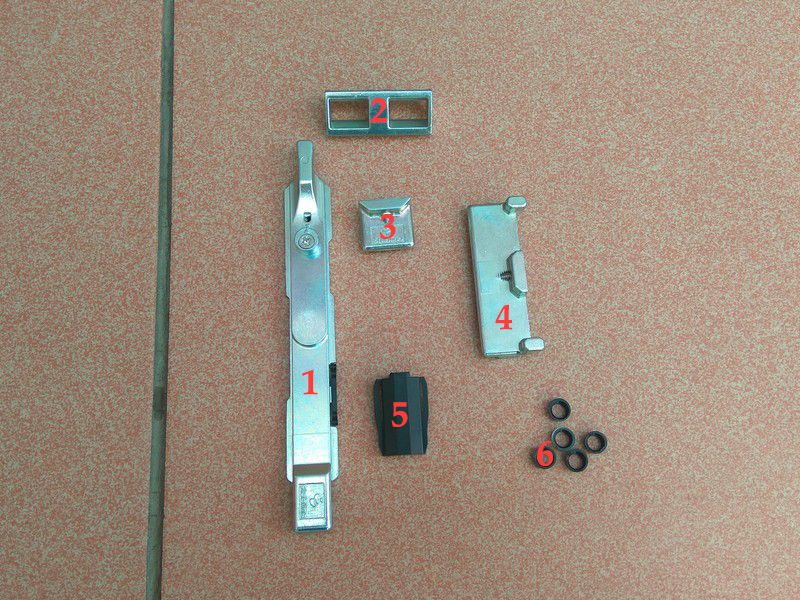

Набор деталей в комплекте с ригелем
- Ригель
- Поворотно-откидная ответная часть
- Ответная часть под цапфу
- Ответная часть под ригель (для запирания)
- Подъемник.
- Кольца.
Для замены ригеля необходимо проделать следующие шаги:
1. Откручиваем два винта оконной ручки и снимаем ее. Ручку при этом переводим в одно из крайних положений, чтобы был свободным доступ для шестигранного ключа.

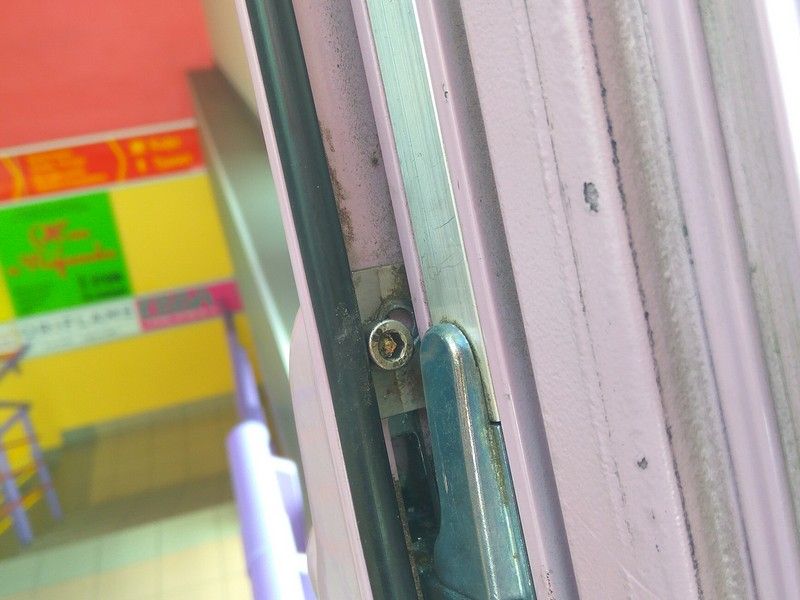

Оконная ручка в крайнем верхнем положении для откручивания верхнего винта
Оконная ручка в нижнем крайнем положении для откручивания нижнего винта
2. Откручиваем не до конца 2 винта верхнего углового переключателя шестигранником на 2,5 мм

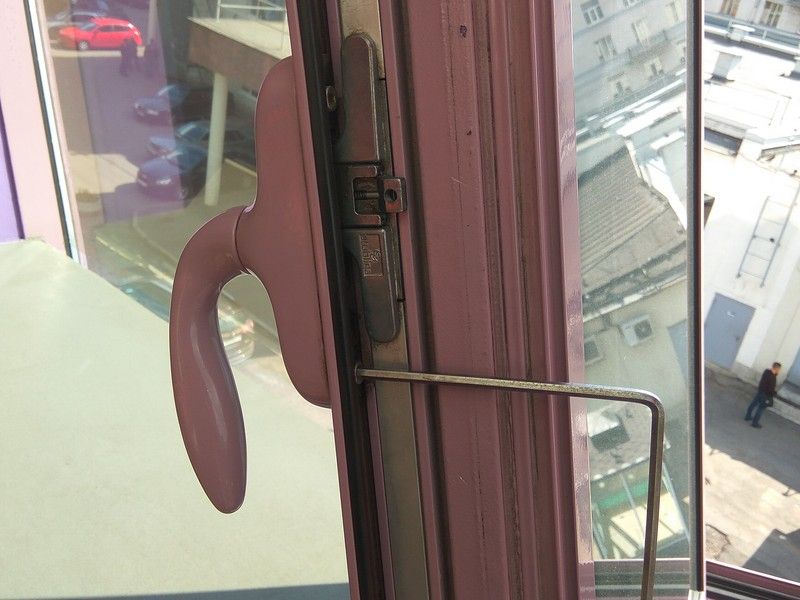

Ослабление двух винтов углового переключателя шестигранником на 2,5
3. Снимаем угловой переключатель и освобождаем тягу. Здесь наша задача снять угловой переключатель, который мешает переместить весь запорный механизм вниз, чтобы вытащить неисправный ригель.

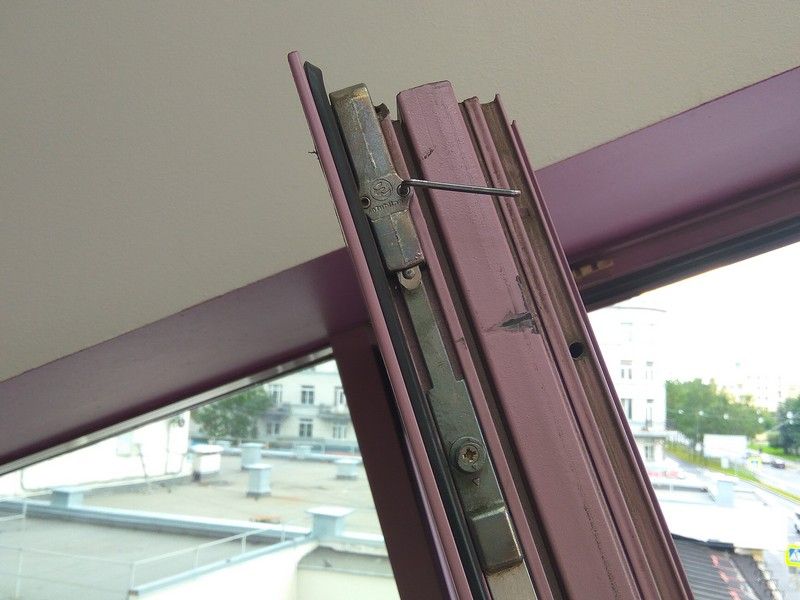

Снятие через верх углового переключателя
4. Перемещаем тягу вниз и освобождаем неисправный нижний ригель

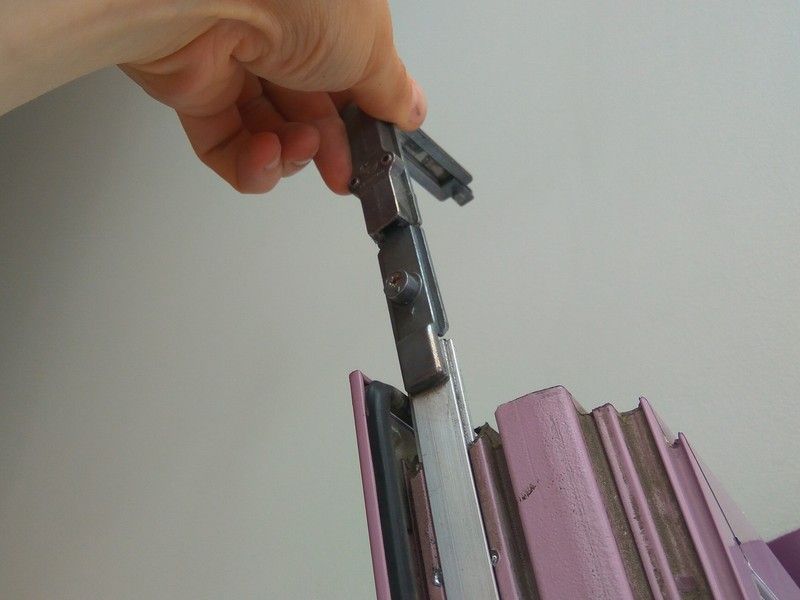

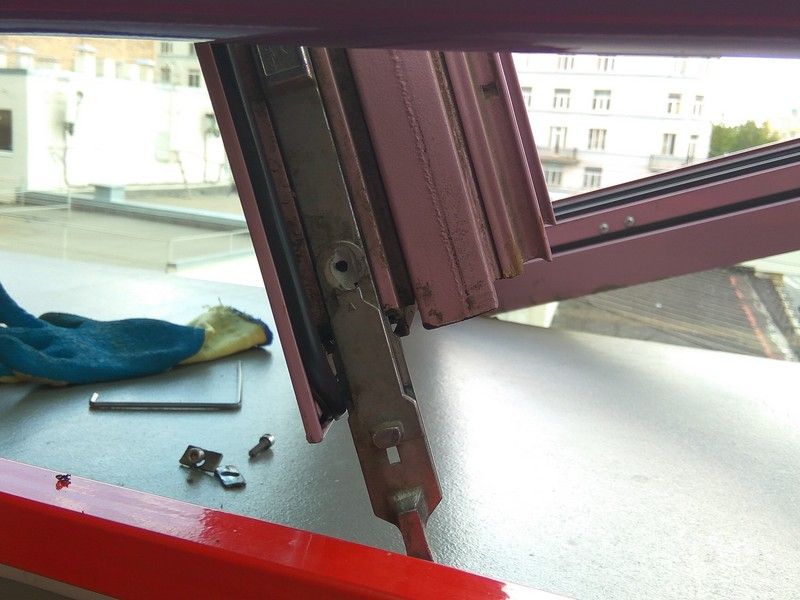

Снятие неисправной детали
5. Устанавливаем новый нижний ригель на тягу и направляем обратно в фурнитурный паз

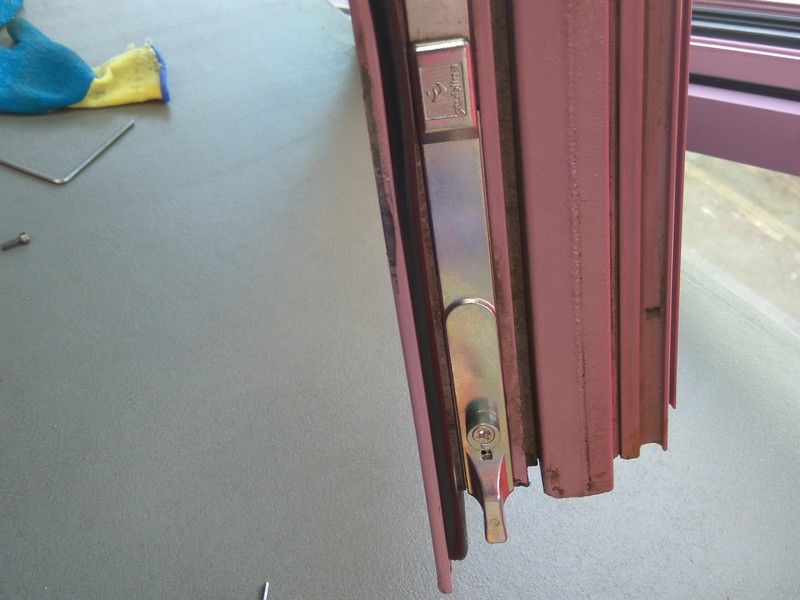

Новая деталь в фурнитурном пазу
Теперь собираем детали в обратной последовательности.
Полезная статья для вас: Основные неисправности окон.
6. Соединяем с тягой угловой переключатель и заводим назад в фурнитурный паз.
Соединение углового переключателя и тяги
Также соединяем угловой переключатель с верхней тягой на ножницы. Важно проследить, чтобы выступ на угловом переключателе точно зашёл в отверстие на тяге.
Кстати, если Вам нужен ремонт алюминиевых окон, то можете сделать заказ, перейдя по ссылке.
Соединение углового переключателя и тяги
7. Затягиваем два винта крепления углового переключателя. Смотри пункт 2 как это делать.
8. Устанавливаем обратно оконную ручку, закручивая обратно два винта шестигранником на четыре. Как выполнить это действие смотри пункт 1.
Не забываем под винт при установке ручки ставить металлические подкладки для увеличения жесткости. Ели их не поставить, то, есть вероятность вырывания винта сквозь алюминиевый профиль. На фото четко видно те самые металлические подкладки.
Металлические подкладки под винты для увеличения жесткости
Так как в наборе имеются другие детали, то поставим их тоже, взамен старым.

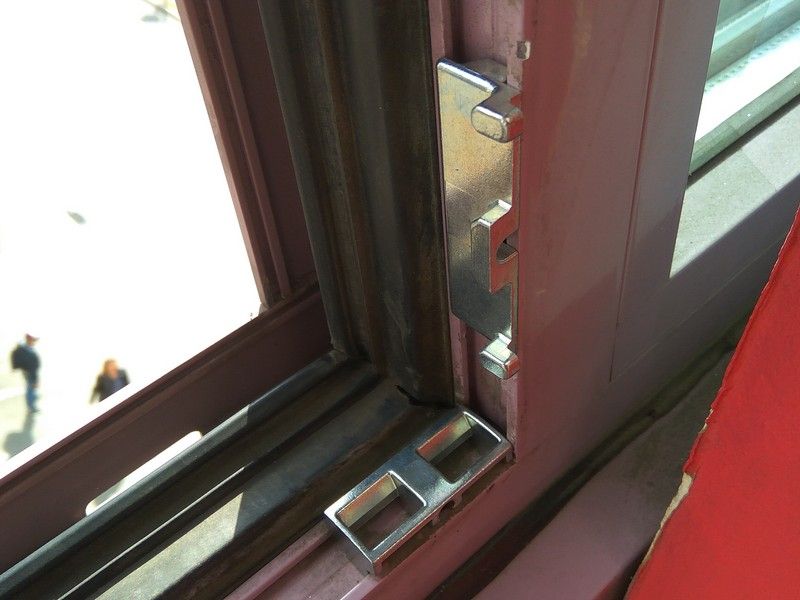

Новые ответные части фурнитуры
Поговорим о подъемнике. Вообще, эта штука выполняет две функции. Первая, она выполняет роль подъемника, т.е. приподнимает створку окна во время закрывания, тем самым снимая нагрузку с верхней петли и фурнитуры в целом. Вторая ее функция – это защищает фурнитуру от выпадения во время разборки.

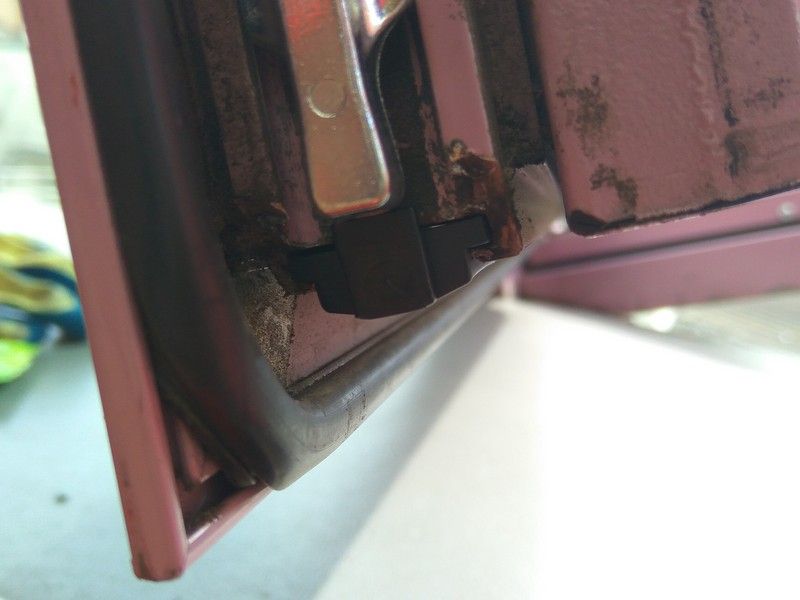

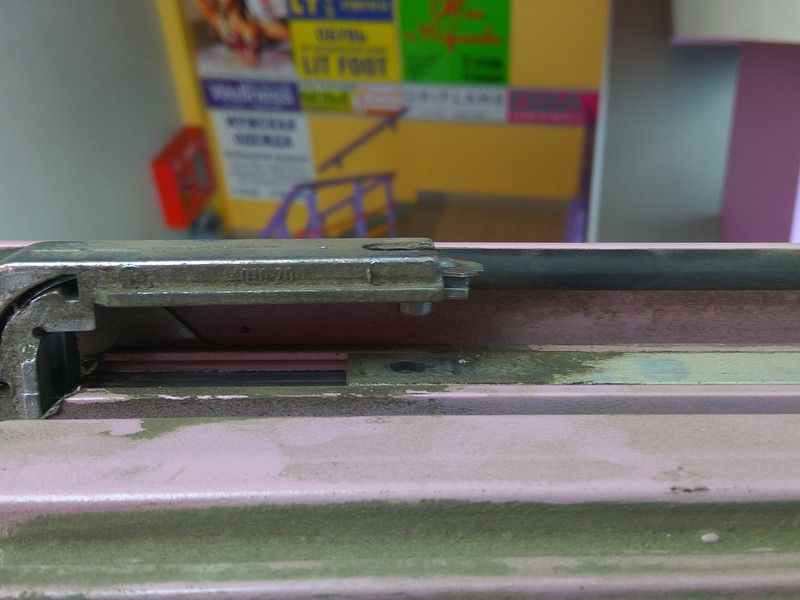

Подъемник, установленный в паз
Если фурнитурная тяга в пазу перемещается свободно, то при откручивании ручки и отсоединения углового переключателя весь фурнитурный боекомплект вылетит из фурнитурного паза. Подъемник не даст это сделать, в него упрётся ригель.
Но есть одно НО! Подъемник при каждом закрывании будет упираться в ответную поворотно-откидную часть. Тем самым будет всегда ощущение, что створка натыкается на препятствие. Поэтому, этот элемент мной не будет устанавливаться намеренно.
Замена фурнитуры на пластиковом окне производится несколько проще. Как это сделать, вы можете прочитать в этой статье: Установка фурнитуры GreenTeq на пластиковую створку окна.
Теперь поговорим о тех самых кольцах. Кольца предназначены для соединения элементов фурнитуры с тягой. Используется при установке фурнитуры. Под это кольцо надо делать отверстия диаметром 8 мм. По инструкции надо 8,1 мм, но лучше использовать сверло именно на 8 мм. Крепче держится. Само же кольцо одевается на специальный выступ, который имеется на элементах фурнитуры.
Кстати, при замене ригеля и установке новых ответных частей, замена уплотнителя на створке окна не требуется.
Если у вас остались вопросы по ремонту окон с фурнитурой Stublina, то напишите это в комментариях.
Неизменный мастер Александр Дорофеев.
